El blog de GNUPlot by ..::The LaTeX Expert::..: Gráficos con GNUPlot

GNUPLOT es un programa interactivo para dibujar dirigido mediante comandos. Los comandos y funciones de GNUPLOT deberán escribirse con minúsculas o mayúsculas según se indique ya que el programa reconoce como diferentes estos caracteres. Todos los comandos pueden abreviarse siempre y cuando la abreviatura no se confunda con la de otro comando. Varios comandos pueden aparecer en la misma línea siempre que se separen por punto y coma (;). Las cadenas de caracteres se indican mediante comillas (simples o dobles). Un comando puede ocupar muchas líneas, basta con finalizar cada línea con un $\backslash$ (backslash), que deberá ser el último carácter de la línea. También podemos añadir comentarios al final de una línea (que no serán ejecutados) precedidos por el carácter #. Esta opción la utilizaremos en lo sucesivo para explicaciones simples de la acción de un comando particular.
GNUPLOT tiene dos modos de ejecución: batch e interactivo. El modo batch se accede ejecutando:

$ gnuplot fichero1 fichero2 ... ficheroN

donde se supone que los argumentos de gnuplot son ficheros que contienen comandos válidos. En este modo se ejecutarán las instrucciones de cada fichero en el orden establecido y el programa finalizará. Si en el ejemplo anterior se ejecutara tan sólo gnuplot sin ficheros a cargar, entonces el programa entrará en un modo interactivo. Es decir, ejecutando:

$ gnuplot

aparecerá en la misma ventana lo siguiente:

      G N U P L O T
      Linux version 3.7
      patchlevel 1
      last modified Fri Oct 22 18:00:00 BST 1999

      Copyright(C) 1986 - 1993, 1998, 1999
      Thomas Williams, Colin Kelley and many others

      Type `help` to access the on-line reference manual
      The gnuplot FAQ is available from
      <http://www.ucc.ie/gnuplot/gnuplot-faq.html>

      Send comments and requests for help to <info-gnuplot@dartmouth.edu>
      Send bugs, suggestions and mods to <bug-gnuplot@dartmouth.edu>

Terminal type set to 'x11'

gnuplot>

donde los comandos deberán escribirse a partir de gnuplot>.Una vez entremos en modo interactivo, gnuplot dispone de un completísimo manual interactivo que se accede mediante el comando help al que bastará con dar cualquier nombre de comando para que nos explique su funcionamiento y opciones. Para salir del modo interactivo tenemos dos comandos equivalentes exit y quit.
En general, cualquier expresión matemática aceptada por los lenguajes de programación más comunes como C, FORTRAN, PASCAL o BASIC es válida. Los espacios en blanco son ignorados y la precedencia de los operadores es como en C o FORTRAN. Acepta números complejos que deben escribirse en la forma {3,2} = 3 + 2i, en esta forma {0,1} representa al propio i. Las funciones de gnuplot son las mismas de la librería matemática UNIX (las mismas que utiliza el FORTRAN). Para mayor información sobre las funciones y operadores que admite el gnuplot ejecutar:

gnuplot> help expressions functions

pudiéndose pedir información adicional sobre las funciones disponibles.Los comandos primarios del programa son plot y splot. Ellos dibujan funciones y datos de muchísimas formas posibles. plot se utiliza para gráficos en 2-d (variablesx, y) y splot se utiliza para gráficos en 3-d (variables x, y, z). Una explicación detallada de estos comandos puede obtenerse mediante:

gnuplot> help plot
gnuplot> help splot

Un comando importante es set ya que con él pueden modificarse los gráficos de plot y splot. El comando set permite establecer gran cantidad de opciones, por lo que resulta también conveniente estudiarlo a fondo mediante:

gnuplot> help set

Con el comando set terminal puede incluso cambiarse el dispositivo de salida del gráfico (x11 para ventanas Xwindow, hpljii para impresoras HP Laserjet II, hpdj para impresoras HP Deskjet, metafont para creación de caracteres TeX, postscript para salida a fichero .ps o .eps, table para salida a fichero en forma de tabla ASCII con los valores de x, y, z en columnas, latex para salidas a LaTeX, ...), normalmente se utiliza con set output para dirigir la salida a un fichero. Ambos comandos (set terminal y set output) nos serán muy útiles para obtener gráficas en papel y veremos un ejemplo al final de esta práctica.A continuación veremos unos ejemplos de uso de plot y splot para generar gráficos diversos en pantalla (que es la opción standard de set terminal valor x11) . Empezaremos por gráficos simples en 2-d de funciones analíticas. Por ejemplo, nuestro primer gráfico será:

$\begin{picture}(7,7)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.80]{Fig1.ps} } \end{picture}$
para obtenerlo ejecutar:

gnuplot> set samples 50
gnuplot> plot [-10:10] sin(x),atan(x),cos(atan(x))

resultará conveniente practicar modificando el comando set samples a valores como 20 o 500 y ejecutando posteriormente replot que permite redibujar el gráfico anterior con las nuevas especificaciones. También podéis probar a modificar el intervalo en x (de [-10:10] a otros valores). El siguiente gráfico es demostrativo de que podemos utilizar puntos o `impulsos' (líneas verticales de y = 0 a y = f(x)) en lugar de líneas continuas:
$\begin{picture}(7,7)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.80]{Fig2.ps} } \end{picture}$
para obtenerlo ejecutar:

gnuplot> set samples 200
gnuplot> plot [-30:20] besj0(x)*0.12e1 with impulses, (x**besj0(x))-2.5 with points

podemos dibujar otras funciones tan complicadas como se desee, por ejemplo:
$\begin{picture}(8,8)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.85]{Fig3.ps} } \end{picture}$
para obtenerlas ejecutar:

gnuplot> set samples 400
gnuplot> plot [-5*pi:5*pi] [-5:5] tan(x)/atan(x), 1/x

donde puede apreciarse que hemos puesto límites al intervalo en y [-5:5], además aquí el comando set samples es muy importante en el resultado para la funcióntan(x)/atan(x). También podemos hacer gráficos con ficheros de datos 2-d, para ello basta que el fichero contenga los valores x con su correspondiente y como dos columnas del fichero. Un ejemplo de tres ficheros de datos (1.dat, 2.dat y 3.dat, que tenéis que copiar a vuestro directorio de trabajo desde el directorio/datos/p/paniagu¹) dibujados es:
$\begin{picture}(8,8)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.85]{Fig4.ps} } \end{picture}$
para obtener un gráfico similar bastará con editar los datos (con el editor kedit por ejemplo), esto puede ejecutarse sin salir de gnuplot utilizando el comando !(admiración) tal y como se explica a continuación:

gnuplot> !kedit 1.dat
gnuplot> !kedit 2.dat
gnuplot> !kedit 3.dat
gnuplot> set autoscale
gnuplot> plot[-19:19] '1.dat' with impulses, '2.dat', '3.dat' with lines

Otros gráficos con datos experimentales requieren el uso de barras de error que indiquen el intervalo en que sería válido el resultado. Además podemos utilizar escalas logarítmicas si fuese necesario, dos ejemplos del mismo fichero de datos `err.dat' son:
$\begin{picture}(8,8)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.85]{Fig5.ps} } \end{picture}$

$\begin{picture}(8,8)(0,0) \put(3.0,-0.5){\ \includegraphics[angle=0,scale=0.85]{Fig6.ps} } \end{picture}$
gráficos que pueden obtenerse mediante la siguiente secuencia de comandos:

gnuplot> !kedit err.dat
gnuplot> set grid
gnuplot> set logscale y
gnuplot> plot [-3:65] [1:100] "err.dat" with lines, "err.dat" u 1:2:3:4 with errorbar
gnuplot> set nologscale y
gnuplot> set logscale x
gnuplot> plot [1:100] [4:14] "err.dat" with lines, "err.dat" u 1:2:3:4 with errorbar
gnuplot> set nologscale x
gnuplot> set nogrid

aquí el fichero `err.dat' deberá contener 4 columnas: x, y, ybajo, yalto, donde ybajo e yalto corresponden al límite inferior y superior, respectivamente, en el valor de y. Las escalas podrán ajustarse en función de los datos del fichero. Aparte de puntos, líneas o impulsos, pueden construirse gráficos en los que los puntos quedan unidos mediante escalones como en el ejemplo siguiente:
$\begin{picture}(7,7)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.80]{Fig7.ps} } \end{picture}$

gráfico que puede obtenerse ejecutando:

gnuplot> !kedit steps.dat
gnuplot> plot [0:12][0:13] "steps.dat" wi steps, "steps.dat" wi point

donde `steps.dat' es un fichero que contiene 5 líneas con parejas (x,y). Otra de las funciones interesantes es la capacidad para generar puntos aleatoriamente, que luego podemos dibujar como en el gráfico siguiente:

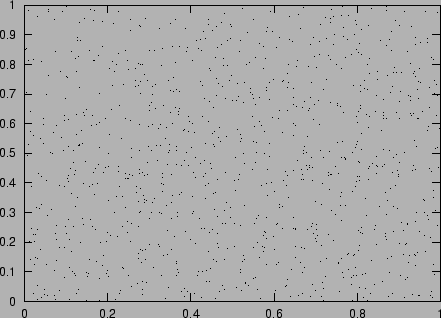

$\begin{picture}(7,7)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.80]{Fig8.ps} } \end{picture}$

gráfico que puede obtenerse ejecutando:

gnuplot> seed = 1317              #empezamos con una semilla
gnuplot> seed = rand(seed)
gnuplot> set nokey                #elimina la leyenda del interior de la figura
gnuplot> set samples 1000
gnuplot> set function style dots  #cambia el estilo por defecto de punto grueso a punto minúsculo
gnuplot> set parametric           #cambia las variables a modo paramétrico
gnuplot> plot [0:1] [0:1] rand(1), rand(1)

Los gráficos 3-d son también sencillos de obtener como veremos a continuación para el ejemplo de la siguiente página, que puede obtenerse ejecutando las instrucciones siguientes:

gnuplot> set noparametric
gnuplot> set key
gnuplot> set isosamples 21
gnuplot> set ylabel "eje Y" 4,-1
gnuplot> set zlabel "eje Z"
gnuplot> set cntrparam levels discrete -50,-40,-30,-20,-10,0,10,20,30,40,50
gnuplot> set contour surface
gnuplot> splot [-10:10] [-10:10] x**2-y**2

$\begin{picture}(8,8)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig9.ps} } \end{picture}$

El comando set contour surface dibuja también curvas de nivel sobre la propia superficie, pero el resultado sobre papel es difícil de visualizar, de ahí que en el siguiente ejemplo pedimos que se dibujen los contornos sobre la base (el plano XY):

$\begin{picture}(8,8)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig10.ps} } \end{picture}$

esto lo hicimos ejecutando:

gnuplot> set contour base
gnuplot> replot

practicaremos ahora con el comando set isosamples que es el equivalente al set samples pero para el comando splot. Para ello realizamos un gráfico 3-d algo más complicado:

$\begin{picture}(8,8)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig11.ps} } \end{picture}$

podemos ver que la función dibujada ahora tiene una variación mayor y las ondulaciones, así como las curvas de nivel en la base, tienen peor definición. El comando utilizado ha sido:

gnuplot> set isosamples 21
gnuplot> splot [-17:17] [-17:17] sin(sqrt(x**2+y**2)) / sqrt(x**2+y**2)

La resolución puede mejorarse cambiando el número de puntos (cuadrículas) utilizadas en la realización del gráfico, por ejemplo, si hacemos set isosamples 36 y luego replot obtenemos un nuevo gráfico con mayor definición:

$\begin{picture}(8,8)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig12.ps} } \end{picture}$

es conveniente practicar con diferentes set isosamples N seguidos de replot y observar los resultados en pantalla. En ocasiones resulta interesante obtener gráficos 2-d con curvas de nivel. Para esto podemos hacer el gráfico usando el comando 3-d splot y estableciendo varias opciones que permitan ver sólo la base y desde arriba (de forma que el resultado sea un plano 2-d). El siguiente gráfico es un ejemplo de esto con un fichero de datos correspondientes a cálculos de energías solución de la ecuación de Schrödinger para la reacción colineal (los tres átomos en línea) Li + FH $\rightarrow$ LiF + H:

$\begin{picture}(8,8)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig13.ps} } \end{picture}$

Podemos observar que el resultado no es muy espectacular por varias razones, pero si tenemos en cuenta que el fichero de datos contiene tan sólo 8 $\times$ 8 puntos (representados en la malla del fondo) lo parecerá menos. Los comandos usados para generar el gráfico son:

gnuplot> !kedit 180.dat                                     #edita los datos (8x8 puntos)
gnuplot> set zlabel                                         #anula la etiqueta "eje Z" anterior
gnuplot> set ylabel                                         #anula la etiqueta "eje Y" anterior
gnuplot> set noztics                                        #elimina la escala en el "eje Z"
gnuplot> set xrange [2.46:5.96]                             #selecciona el intervalo en el "eje X"
gnuplot> set yrange [1.20:4.70]                             #selecciona el intervalo en el "eje Y"
gnuplot> set parametric
gnuplot> set view 0, 0, 1, 1                                #vista desde arriba del plano XY
gnuplot> set contour base
gnuplot> set data style lines                               #dibuja lineas
gnuplot> set title "superficie LiFH 180 grados"
gnuplot> set cntrparam levels incremen -107.702,0.010,-107.600
gnuplot> splot "180.dat" u 1:2:3

Una de las razones que hacen poco agradable el gráfico anterior es que teniendo una malla cuadrada (8 $\times$ 8) el resultado es rectangular con separaciones muy diferentes en x e y cuando debían ser iguales. Esto es debido al dispositivo (la pantalla gráfica suele ser de 1024 $\times$ 768 o 800 $\times$ 600 lo que da una relación de 1 a 0.75). Deberá tenerse en cuenta que este efecto será diferente sobre papel. Este efecto puede arreglarse mediante el comando set size 0.75,1.:

$\begin{picture}(8.5,8.5)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig14.ps} } \end{picture}$

que se ha obtenido haciendo:

gnuplot> set size 0.75,1.
gnuplot> replot

Otro de los motivos que hacen desagradable el gráfico anterior es el de la falta de datos que hacen que las curvas de nivel sean muy agudas según zonas. Esto puede arreglarse suavizando con splines:
$\begin{picture}(8.5,8.5)(0,0) \put(3.0,-0.0){\ \includegraphics[angle=0,scale=0.90]{Fig15.ps} } \end{picture}$

que se ha obtenido haciendo:

gnuplot> set cntrparam bspline
gnuplot> set cntrparam points 3
gnuplot> set cntrparam order 10
gnuplot> splot "180.dat" u 1:2:3

Por último para conseguir una salida a fichero `postscript' (que posteriormente puede incluirse en un texto LyX) de cualquiera de los gráficos anteriores deberá hacerse lo siguiente después de haber dibujado el gráfico en pantalla:

gnuplot>                                  #... (se supone realizado el gráfico en pantalla)
gnuplot> set terminal postscript eps 22   #establece el tipo de terminal a postscript eps font 22
gnuplot> set output "fichero.eps"         #establece la salida a un fichero
gnuplot> replot                           #redibuja el gráfico (en formato eps y sobre fichero)
gnuplot> set output                       #vuelve a establecer la salida a pantalla (standard)
gnuplot> set terminal x11                 #vuelve a establecer el tipo de terminal a pantalla X11

donde `fichero.eps' es el fichero al que ha ido a parar el gráfico (en formato postscript) y que podremos usar posteriormente (desde LYX1000 , ...). Las dos últimas instrucciones restablecen la salida a pantalla, para poder seguir realizando nuevos gráficos.
A continuación vamos a utilizar el comando fit, que permite ajustar un conjunto de puntos (x,y) o (x,y,z) a una función real definida por el usuario, utilizando para ello una implementación del algoritmo de Marquardt-Levenberg para ajustes con parámetros no lineales. Cualquier variable de las definidas en la función se puede utilizar como parámetro en el ajuste.
A continuación veremos algunos ejemplos de uso de fit para el caso de ajustes en una dimensión. Empezaremos realizando el ajuste de los datos del fichero 4.dat a una recta. Para ello, es conveniente realizar primero la representación gráfica de los datos que queremos ajustar, con el fin de analizar la forma de la dependencia entre las dos variables.

gnuplot>
gnuplot> plot '4.dat' u 1:2 w p            # representamos los datos
gnuplot> f(x) = a*x + b                    # definimos la función f(x)
gnuplot> fit f(x) '4.dat' via a,b          # realizamos el ajuste
gnuplot> replot f(x)                       # dibujamos el ajuste

Que muestra el modo más simple de ejecución del comando fit:

  fit función 'datos' via parámetros

El comando fit devuelve, en cada iteración, información detallada sobre el estado del ajuste. Esta información se guarda también en el fichero "fit.log".

$\begin{picture}(9.0,8.5)(0,0) \put(3.0, 1.0){\ \includegraphics[angle=0,scale=0.70]{Fig16.ps} } \end{picture}$
Como se observa en la figura, los datos del fichero 4.dat se ajustan a una línea recta, de ahí que hayamos elegido la función

.
Como se puede ver en el siguiente ejemplo, también se puede ajustar a cualquier otro tipo de función. Así, para el ajuste de los datos del fichero 5.dat, la mejor función es de tipo parabólico:

gnuplot>
gnuplot> plot '5.dat' u 1:2 w p            # representamos los datos
gnuplot> g(x) = d*x**2 + e*x + f           # definimos la función g(x)
gnuplot> fit g(x) '5.dat' via d,e,f        # realizamos el ajuste
gnuplot> replot g(x)                       # dibujamos el ajuste

tal y como se observa en la siguiente figura:

$\begin{picture}(9.0,8.5)(0,0) \put(3.0, 1.0){\ \includegraphics[angle=0,scale=0.70]{Fig17.ps} } \end{picture}$
Como último ejercicio, ajustad los datos del fichero 6.dat (cuya representación se muestra en la siguiente figura), probando diferentes funciones de ajuste.

$\begin{picture}(9.0,8.5)(0,0) \put(3.0, 1.0){\ \includegraphics[angle=0,scale=0.70]{Fig18.ps} } \end{picture}$

© Departamento de Química Física Aplicada
Alfredo Aguado y Miguel Paniagua http://www.qfa.uam.es/informatica/gnuplot/gnuplot/index.html

2004-09-20
